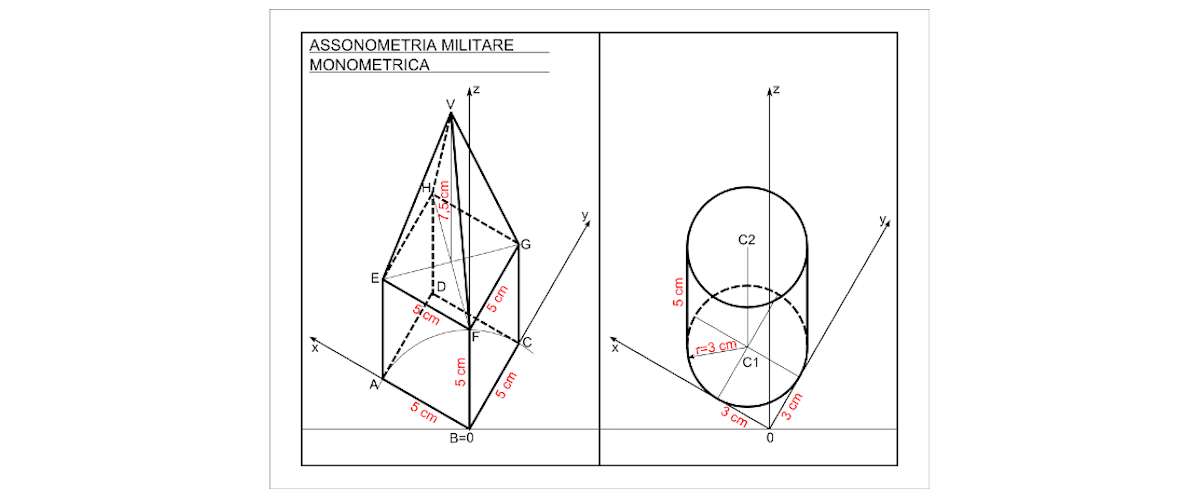

Come potete vedere nella figura, l’elaborato grafico n. 3 è la rappresentazione con il metodo dell’assonometria militare monometrica dei seguenti solidi: un cubo l=5 cm sormontato da una piramide a base quadrata, l=5 cm, h=7,5 cm un cilindro, r=3 cm, h=5 cm Come sempre, le misure indicate in rosso non vanno riportate nel disegno. Fate...
Categoria: Disegno – classi terze
Qui trovi gli articoli dedicati agli argomenti di Disegno Tecnico per le classi terze
Assonometria monometrica – elaborato n. 2

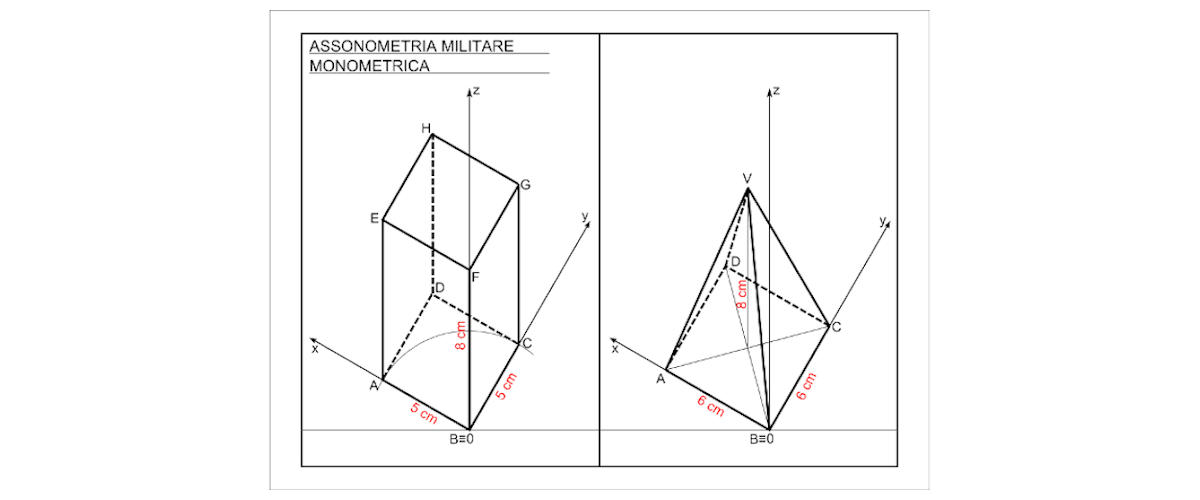

L’elaborato grafico n. 2 è la rappresentazione con il metodo dell’assonometria militare monometrica dei seguenti solidi: un prisma a base quadrata, L=5 cm, h=8 cm una piramide a base quadrata, L=6 cm, h=8 cm Come sempre, le misure indicate in rosso non vanno riportate nel disegno. Fate attenzione a misurare l’altezza della piramide a partire...
Assonometria monometrica – elaborato n. 1

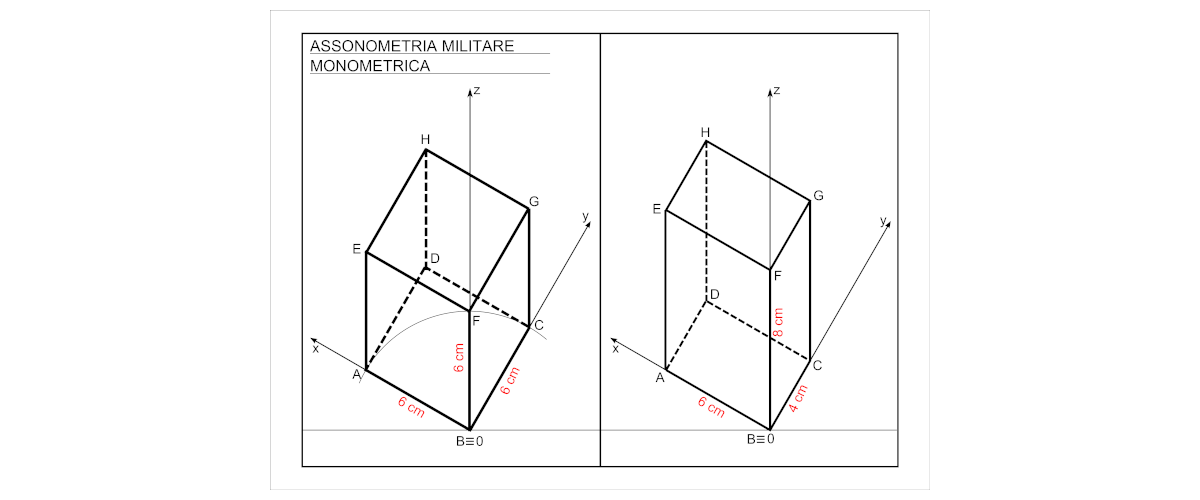

Come potete vedere nella figura, l'elaborato grafico n. 1 è la rappresentazione con il metodo dell'assonometria militare monometrica dei seguenti solidi: un cubo L=6 cm un parallelepipedo L1=6 cm, L2=4 cm, h=8 cm Come sempre, le misure indicate in rosso non vanno riportate nel disegno. Se volete, potete scaricare il file in pdf cliccando qui.
