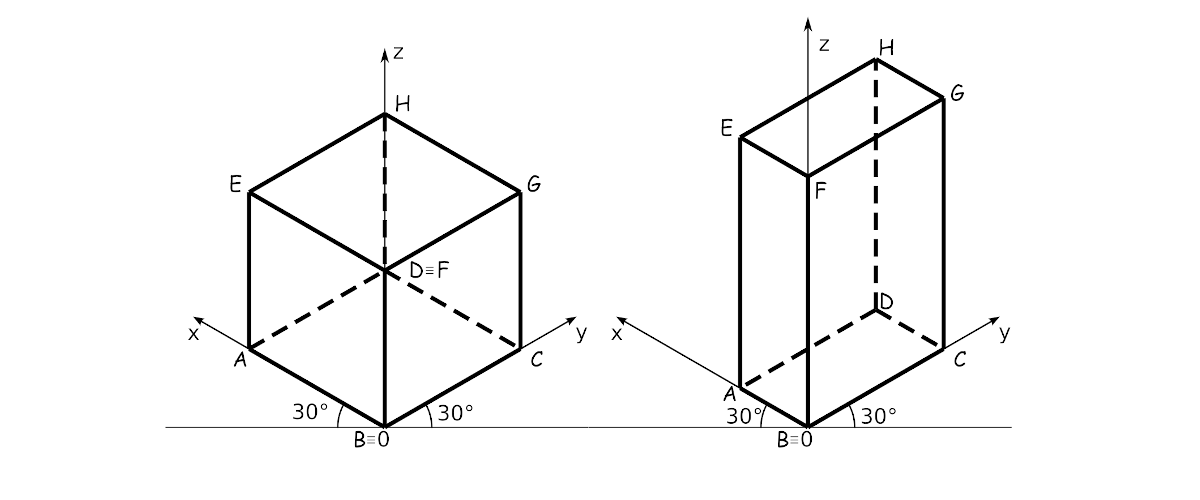

L’assonometria cavaliera è un metodo di rappresentazione tridimensionale così come le altre viste in precedenza (militare monometrica e cavaliera). A cambiare è l’orientamento degli assi x, y e z e il fatto che gli angoli che essi formano tra loro fa sì che tutte le facce dei solidi rappresentati cambino geometria nella rappresentazione. In questo...
Categoria: Disegno – classi terze
Qui trovi gli articoli dedicati agli argomenti di Disegno Tecnico per le classi terze

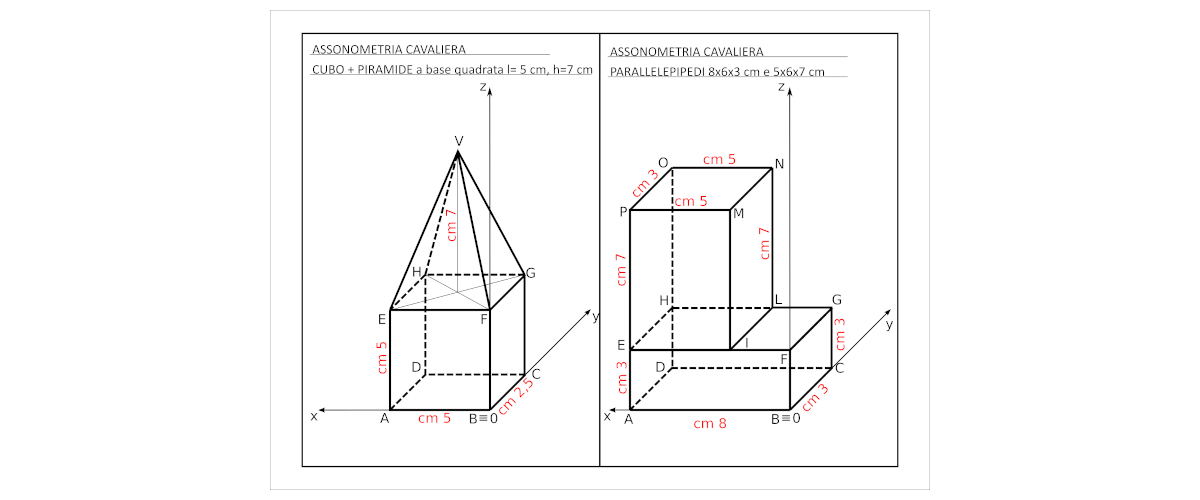

Assonometria cavaliera – elaborato n. 3
L’elaborato grafico n. 3 è la rappresentazione con il metodo dell’assonometria cavaliera dei seguenti solidi: un cubo e una piramide a base quadrata l=5 cm h=7 cm due parallelepipedi 8x6x3 cm e 5x6x7 cm Come sempre, le misure indicate in rosso non vanno riportate nel disegno. Se volete, potete scaricare il file in pdf cliccando...
Assonometria cavaliera su foglio a quadretti
Nei due video seguenti è descritta la procedura per la rappresentazione con il metodo dell’assonometria cavaliera del cubo e del parallelepipedo utilizzando solo il righello e una matita (o un pennarello nero sottile). IL CUBO IL PARALLELEPIPEDO Il risultato finale da ottenere è questo:

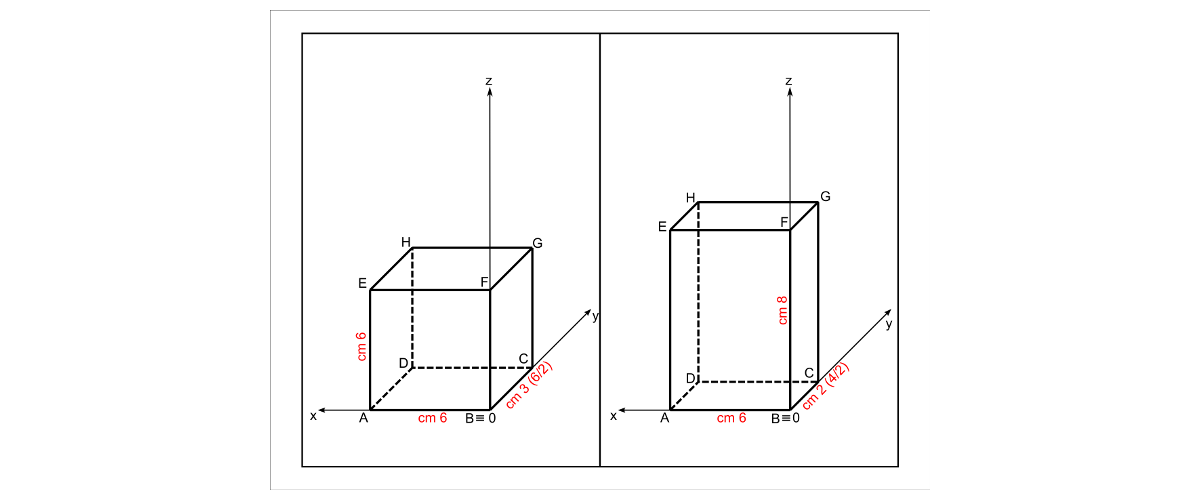

Assonometria cavaliera – elaborato n. 1
L'elaborato grafico n. 1 è la rappresentazione con il metodo dell'assonometria cavaliera dei seguenti solidi: un cubo di spigolo s=6 cm un parallelepipedo 6x4x8 cm Come sempre, le misure indicate in rosso non vanno riportate nel disegno. Nel seguente video è descritta la procedura per la rappresentazione del cubo:
Assonometria cavaliera: le regole
L’assonometria cavaliera è un metodo di rappresentazione tridimensionale così come la militare monometrica, ma si differenzia da questa per l’orientamento degli assi x, y e z e per le misure sull’asse y, che non sono quelle reali del solido ma vanno divise a metà. Nel video seguente c’è l’introduzione alle regole di questo tipo di...
