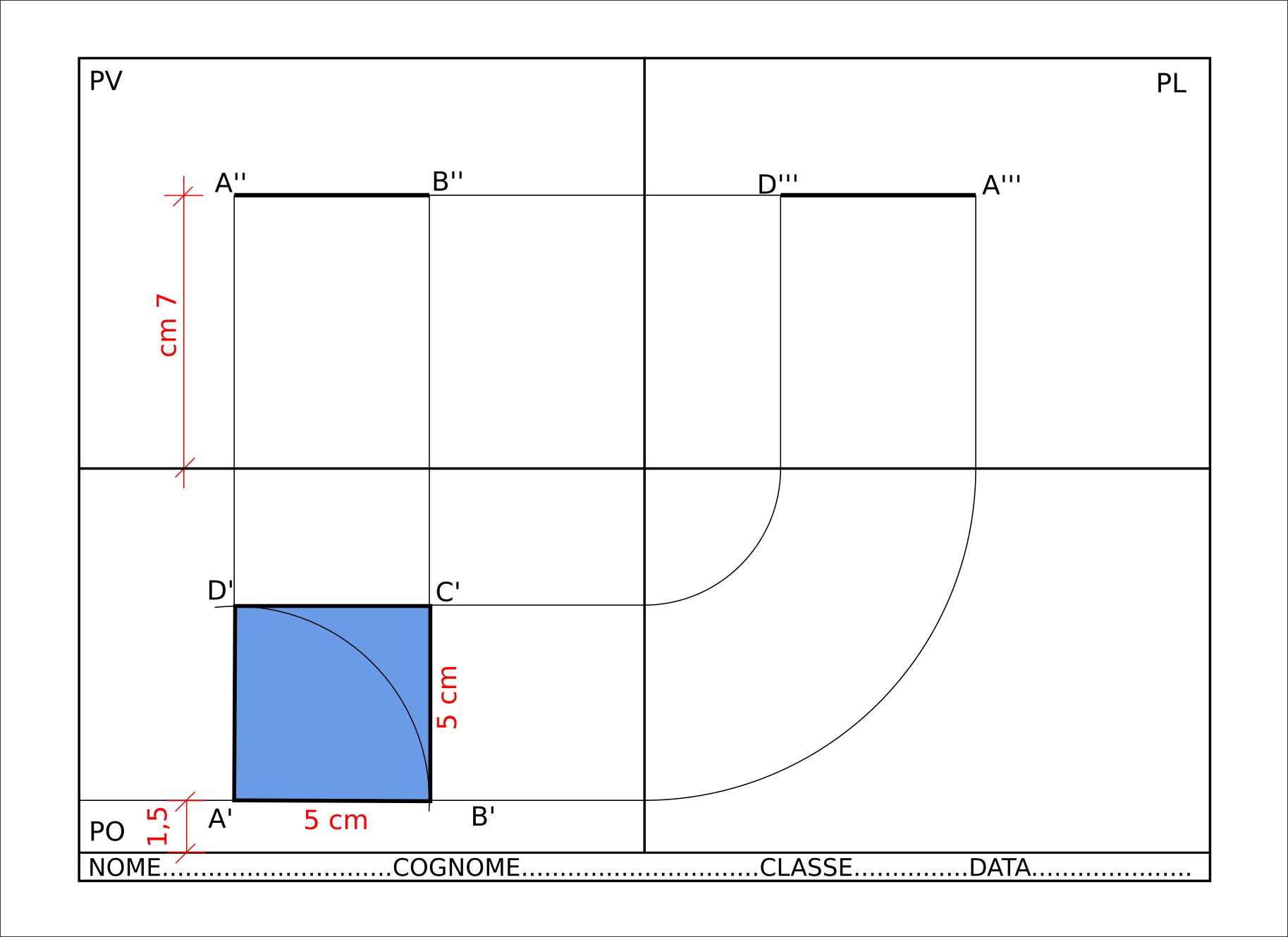

L'elaborato grafico n. 2 è la rappresentazione con il metodo delle proiezioni ortogonali di un quadrato parallelo al piano orizzontale. lato AB=5 cm altezza rispetto al PO: 7 cm Nota: se non non utilizzi un foglio già riquadrato, dovrai squadrare e dividere in quattro parti il foglio; per preparare il foglio, puoi guardare questo video....
Categoria: Disegno – classi seconde
Qui trovi gli articoli dedicati agli argomenti di Disegno Tecnico per le classi seconde
Proiezioni ortogonali – elaborato n. 1
L’elaborato grafico n. 1 è la rappresentazione con il metodo delle proiezioni ortogonali di un triangolo equilatero parallelo al piano orizzontale e con il lato AB parallelo al piano verticale. lato AB=5 cm altezza rispetto al PO: 7 cm Dopo aver disegnato le proiezioni della figura nel PO, PV e PL, rifinisci il disegno ricalcandole...
