Proiezioni ortogonali – elaborato n. 8

L’elaborato grafico n. 8 è la rappresentazione con il metodo delle proiezioni ortogonali di una piramide a base quadrata appoggiata sul piano orizzontale, l=5 cm h=7 cm.

Nel seguente video troverai la spiegazione e la procedura per eseguire correttamente il disegno.

Dopo aver disegnato le proiezioni della figura nel PO, PV e PL, rifinisci il disegno ricalcandole e colorandole di verde chiaro, con tratto leggero.

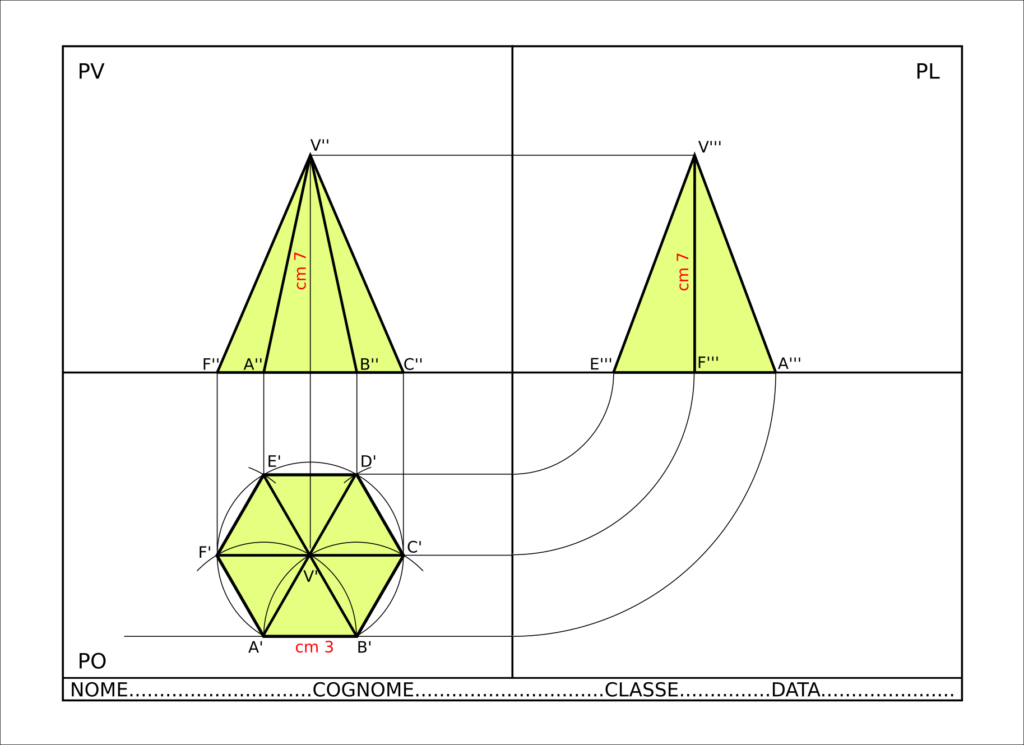

Questo è il risultato finale:



Nota: le misure indicate in rosso non vanno riportate nel disegno.

Se vuoi, puoi scaricare e stampare il file in pdf del disegno cliccando qui.
