Alle care e ai cari alunni dello scorso anno scolastico 2023-24,
questo post lo avevo promesso a coloro che frequenteranno il liceo scientifico e che hanno bisogno di fare un po' di ripasso sul disegno tecnico.
Per prima cosa, vi ripropongo un video sui metodi di rappresentazione, per ricordarvi le caratteristiche generali delle proiezioni ortogonali, delle assonometrie e della prospettiva. Quest'ultima, la prospettiva, non l'abbiamo trattata insieme ma potreste incontrarla nel vostro percorso alla scuola secondaria di II grado.
Sulle proiezioni ortogonali, vi propongo come esercizio una composizione di tre solidi. Non ho fatto il videotutorial per questo elaborato, ma vi metto la rappresentazione 3D dei solidi e il disegno finale.
Per l'assonometria, vi ricordo le principali tipologie (militare monometrica, cavaliera, isometrica) nel video di introduzione.
Trovate sul canale tutti gli esercizi che abbiamo fatto sull'assonometria militare monometrica e quella cavaliera, mentre qui vi metto solo i video di quella isometrica che non siamo riusciti a fare insieme.
Buon lavoro e in bocca al lupo a tutti voi!
Video introduttivo sui metodi di rappresentazione

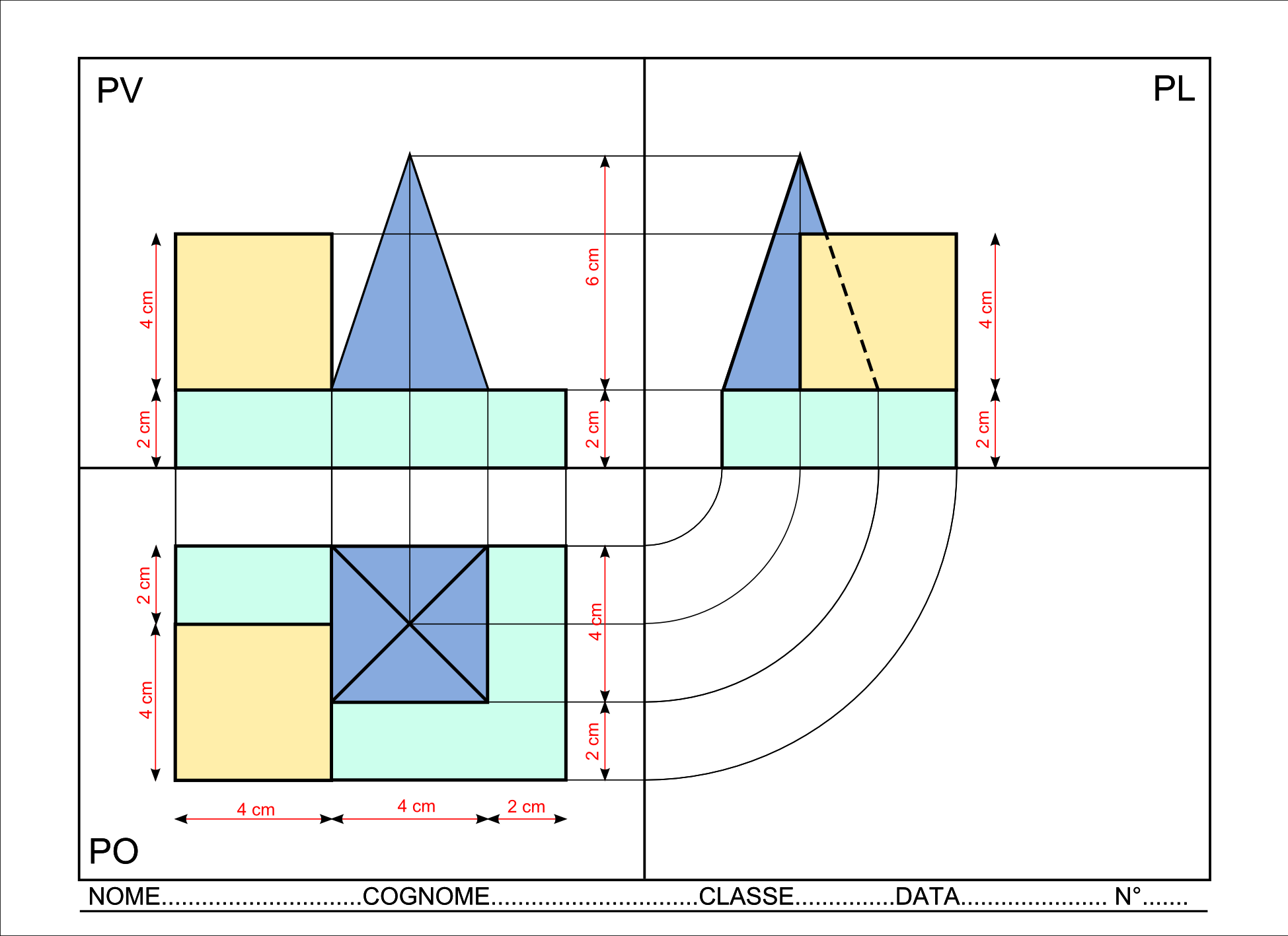

Esercizio sulle proiezioni ortogonali
Rappresentate, con il metodo delle proiezioni ortogonali, la composizione di solidi che vedete nella figura:
Video introduttivo sulle assonometrie
Metodo dell'assonometria
Questi tre metodi si distinguono tra loro per l'inclinazione degli assi x,y e z e, nel caso dell'assonometria cavaliera, anche per le misure da riportare sull'asse y.
I tre solidi dell'esercizio precedente, rappresentati con i tre diversi metodi, appaiono in questo modo:

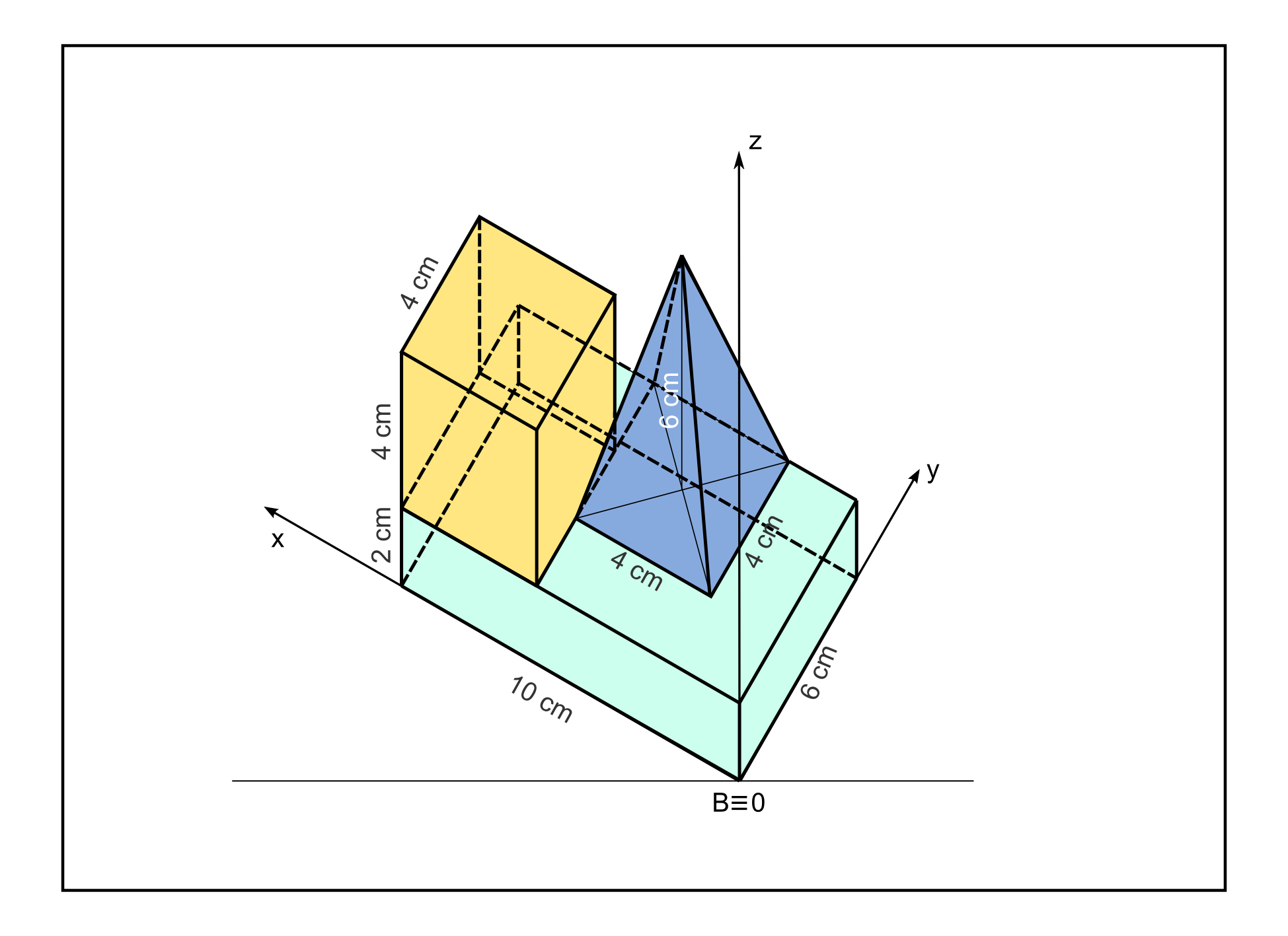

Monometrica

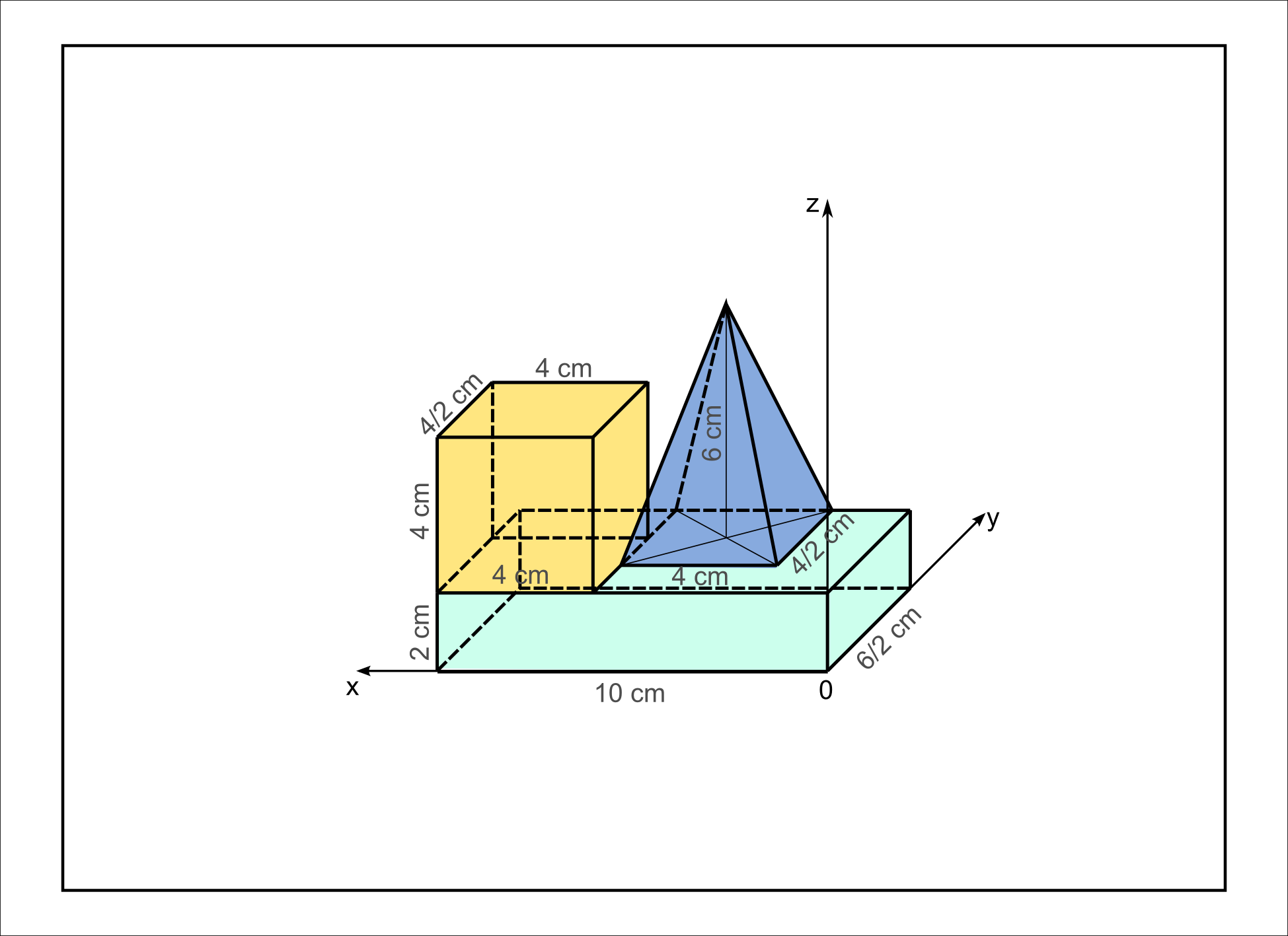

Cavaliera

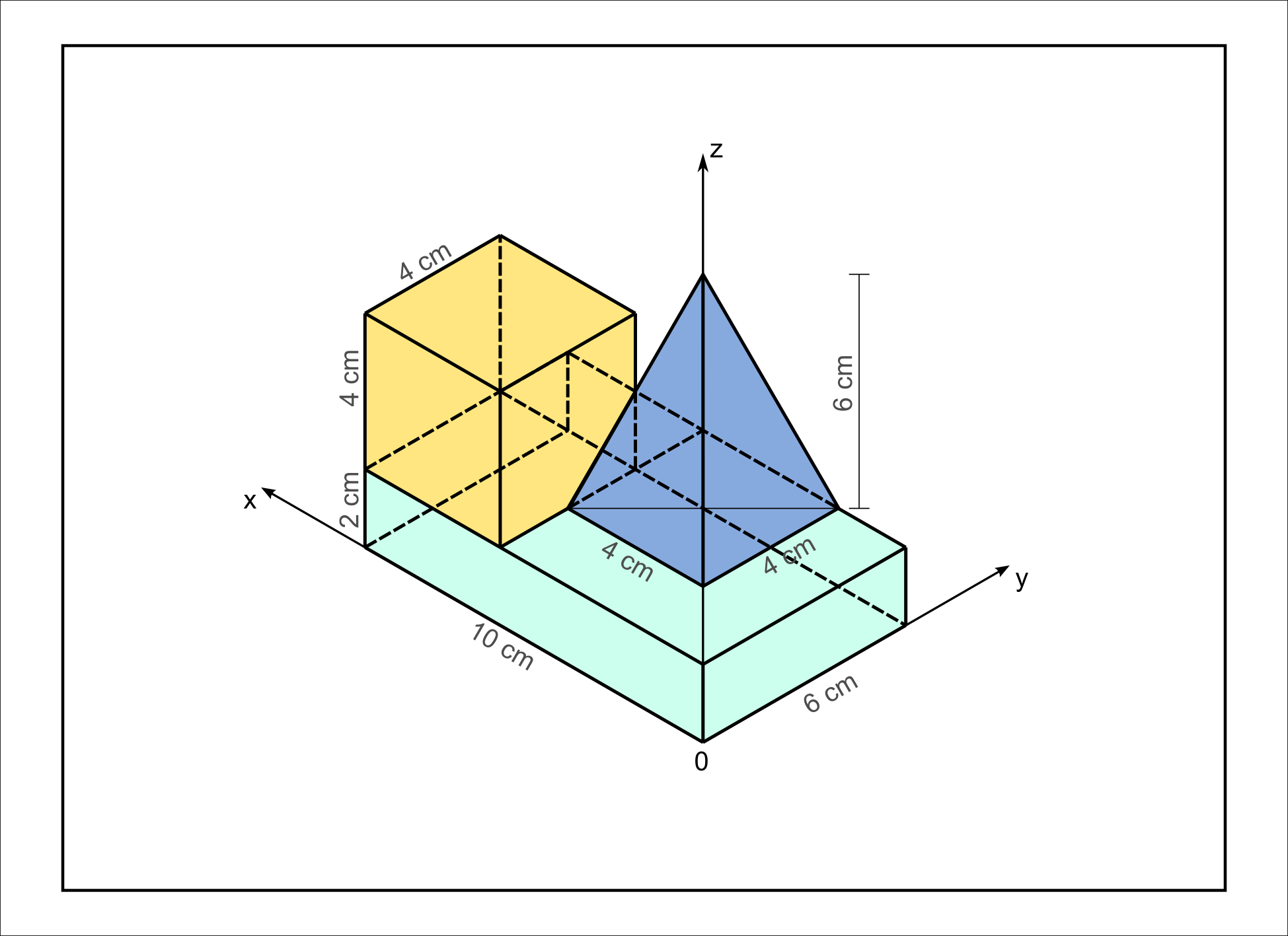

Isometrica
Assonometria isometrica
Trovate qui di seguito tre video sull'assonometria isometrica:
- il primo ne descrive le regole (inclinazione degli assi, misure, etc.);
- il secondo e il terzo sono un esercizio di rappresentazione di due solidi
- il quarto è più complesso e presenta il metodo del ribaltamento.
Assonometria isometrica: le regole
Assonometria di un cubo
Assonometria di un parallelepipedo
Assonometria isometrica di un prisma a base esagonale
Conclusioni
Sforzatevi di capire e applicare le regole; per il futuro, è molto probabile che non potrete contare sui tutorial che vi facevo io.
Se avete bisogno di aiuto scrivetemi su Google Classroom...i vostri account sono ancora attivi (saranno disattivati a settembre, ma prima di farlo vi avviseremo).
Un caro saluto e buona estate
